Modellnummer |
B-JZH1600L |
|
Vorlaufzeit |
Ungefähr 45 Arbeitstage nach Erhalt von Einzahlungen und Karton |
|
Zahlungsbedingungen |
30% TT vor der Produktion, 70% Saldo vor dem Versand |
Maschinenspezifikationen
VERWENDUNG:
Die Maschine wird hauptsächlich für die Produktion und Verarbeitung verschiedener Außenverpackungskästen und Kartons verwendet. Wie umgegebene Spaltenboxen, Deckel- und Basiskästen usw.
Und eignet sich für Lebensmittelverpackungen, Obst und Gemüseverpackung.
Leistungshighlights:
1. importiertes intelligentes Klebstoffabgabesystem mit automatischer Klebstoffkompensation;
2. Die automatische Pappverdünnung des Saugentyps und der kontinuierliche Betrieb von Fütterung, Verpackung, Falten und Formteilen wird in einer Zeit abgeschlossen.
3. SPLC-Programmierregler, photoelektrisches Tracking-System, Gasquellerkennung und Betriebssystem, Touchscreen-Man-Maschine-Schnittstelle und Implementierung des gesamten Automatisierungsprozesses der Bildung der faltbaren Kästchen;
4. Drücken Sie den Karton automatisch auf die Vorder- und Rückseite des Klebstoffs, reduzieren Sie den Fehler des photoelektrischen Auges auf die Bestrahlung des Papps, weshalb das Kleben genauer ist.
5. Infrarot -Sicherheitsschutzsystem zur Gewährleistung der Sicherheit des Betriebspersonals;
6. Automatische Fehlerdiagnosefunktion;
7. Automatische Funktion für Schnellform;
8. Rack Cage Design, integrale Verarbeitung, gruppierter Kombination;
9. Kleiner Fußabdruck und gute Stabilität.
Technische Parameter
|
Dicke des Kartons |
1,5 mm -7 mm |
|
Leistung |
380 V / 50 Hz |
|
Lärm |
Weniger als oder gleich 100 dB |
|
Geschwindigkeit |
20-30 (Stücke/min) |
|
Kartonstapelhöhe |
600 mm |
|
Gestapeltes Gewicht |
50 kg |
|
Gesamtleistung |
12 kW (normale Produktionsleistung beträgt 5 kW) |
|
Klebkapazität |
10 L |
|
Luftquelle |
50 l/Minute |
|
Maschinengewicht |
3000 kg |
|
Abmessungen (LXWXH) |
5015x1586x2100mm |
Verpackungsboxen Spezifikationen
|
Paketgröße |
A: Min. Größe |
480 mm |
|
A: Max. Größe |
1100 mm |
|
|
B: Min. Größe |
480 mm |
|
|
B: Max. Größe |
1300 mm |
|
|
Kartongröße |
L: Min. Größe |
330 mm |
|
L: Max. Größe |
600 mm |
|
|
W: Min. Größe |
240 mm |
|
|
W: Max. Größe |
600 mm |
|
|
H: Min. Größe |
90 mm |
|
|
H: Max. Größe |
250 mm |
Boxproben

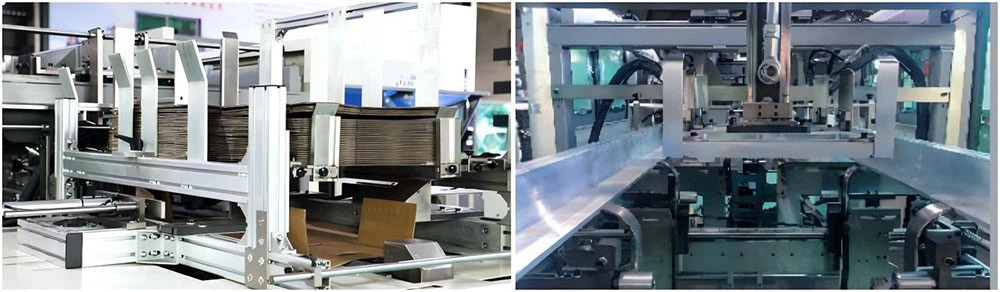

Maschin -Hauptteile
Automatisches Fütterungssystemmoldingsystem
Systemstacking -System übertragen
Steuerungssystem heißes Schmelzengluer -System
Teileliste
|
Name |
Modell & Spezifikationen |
Marke |
Menge |
Anmerkungen |
|
|
Servomotor |
Ms -1 h 3-13 c15cd-t331z |
Innovation |
China |
1 |
1,3 kW |
|
Servo Drive |
SV630AT5R4i |
Innovation |
China |
1 |
1,3 kW |
|
Servomotor |
Ms -1 h 3-13 c15cd-t331z |
Innovation |
China |
1 |
1,8 kW |
|
Servo Drive |
SV630AT5R4i |
Innovation |
China |
2 |
1,8 kW |
|
Servomotor |
Ms -1 h 3-18 c15cd-t334z |
Innovation |
China |
1 |
1,8 kW |
|
Frequenzerfinder |
MD200T1,5 Mrd. |
Innovation |
China |
1 |
|
|
Reduzierende Bildung |
KS57 |
Chaoran |
China |
1 |
Verhältnis 1: 11,92 |
|
Motor vermitteln |
6RK200GO-UF |
Maili |
China |
1 |
0. 37kw \ 1: 15 |
|
Vakuumpumpe |
KRF25A |
China |
1 |
||
|
Lineare Folieneinheit |
SK40 |
Hiwin |
Taiwan, China |
||
|
Photoelektrischer Schalter |
E3jk-rr 12- c |
Omron |
Japan |
3 |
|
|
Proximity -Schalter |
E2E-X3D1-D |
Autonik |
Korea |
2 |
|
|
Bewegungssteuerung |
ZMC 304-1 |
Zmotion |
China |
1 |
|
|
Erweiterungsmodul |
Zio 1616 |
Zmotion |
China |
1 |
|
|
Relais |
Rxm2lb2bd |
Schneider |
Frankreich |
3 |
|
|
Unterbrecher |
Zhengtai |
China |
|||
|
Touch-Screen |
Fe6100CE |
China |
1 |
||
|
Behandlung mit Gasquellen |
Aw 40-02 |
Airtac |
Taiwan, China |
1 |
|
|
Elektromagnetisches Ventil |
Sy 7120-5 d -02 |
Airtac |
Taiwan, China |
2 |
|
|
Luftzylinder |
CQ2D 32-75 |
Airtac |
Taiwan, China |
1 |
|
|
Kugelschraube |
SFU2504 |
Airtac/Hiwin |
Taiwan, China |
||
|
Lineare Führer |
LSH15, LSH25 |
Airtac |
Taiwan, China |
||
|
Heiße Schmelzmaschine |
NC8 |
Valco Melton |
USA |
1 |
8. Nach dem Service:
A. Kostenloser Service: Einjährige Garantie. Teile, die aufgrund von Qualität gebrochen sind, sind während der Garantiezeit kostenlos. (Beinhaltet keine Reisekosten und Gehälter der Ingenieure)
B. Ladedienste: Die Teilekosten werden nach dem kostenlosen Servicezeitraum in Rechnung gestellt.
C. Service: Wartung vor Ort.
D. langfristige Versorgung mit Ersatzteilen.
9.Hilfsmöglichkeiten(Vom Benutzer vorbereitet):
(1) Stromversorgung: Drei-Phasen-Vier-Draht-Leistungsschalter; Spannung: 380 V / 50 Hz
(2) Luftquelle: min 5,5 kg/cm² × 3 m³/min
